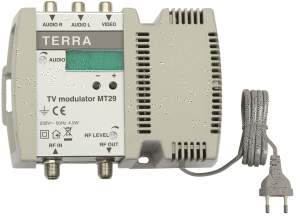

TERRA, MT 29

Модулятор Terra MT-29 представляет входящую видео- и аудиоинформацию в виде канала на телевизоре. Это особенно актуально в том случае, если последний не имеет отдельно выведенных AV-входов. Вообще говоря, Terra MT-29 – отличное приобретение для тех, кто не хочет отрываться от просмотра любимой передачи (фильма, соревнования, видеоклипа и т.д., и т.п.) ни на минуту. Благодаря возможности своеобразного распараллеливания сигнала и его дубляжа, Terra MT-29 может выводить видеосигнал на несколько телевизоров. Что же касается звука, то в отличие от более ранних моделей Terra MT-29 умеет выводить и стерео- и монозвук.

Технические характеристики:

Вход видео: частотный диапазон (20Hz-6MHz), уровень/импеданс: 1V+-1дБ/75Ом
Вход аудио: частотный диапазон (20Hz 15kHz), пределы регулировки (+ — 6дБ), уровень/импеданс (775mV RMS/10кОм/50kHz)
Выход ВЧ: уровень (типовой)/импеданс — 100дБ+-3дБ/75Ом; выходные каналы: 1-69к
Регулировка уровня сигнала ВЧ:0 — -15dB
Отношение сигнал/шум, взвешенный: >=-56dB
Интермодулятор искажения II, III порядка <-60dB
Глубина амплит. модуляции, типич. 81%
Неравномерность АЧХ в полосе видео +-1дБ (0.5-+4.0МГц); +1 — -2дБ (4.0 — — 4.8МГц)
Отношение A1/V:12+-3dB/16+ — 3dB
Отношение A2/V: 20+-3dB
Точность установки частоты: +-50kHz
Нестабильность частоты: <10 -5степени
Частота звуковой поднесущей:53/75-861.75МГц.
Плавная регулировка частоты сигнала несущей видео: +-2.25MHz max. с шагом 0.25MHz
Напряжение сети: ~198:250V
Потребляемая мощность:230V/50Hz/3VA
Диапазон рабочих температур: -10C — +50C
Габариты: 128x105x50.5мм
  1. Вход видео: частотный диапазон (20Hz-6MHz), уровень/импеданс: 1V+-1дБ/75Ом
  2. Вход аудио: частотный диапазон (20Hz 15kHz), пределы регулировки (+ — 6дБ), уровень/импеданс (775mV RMS/10кОм/50kHz)
  3. Выход ВЧ: уровень (типовой)/импеданс — 100дБ+-3дБ/75Ом; выходные каналы: 1-69к
  4. Регулировка уровня сигнала ВЧ:0 — -15dB
  5. Отношение сигнал/шум, взвешенный: >=-56dB
  6. Интермодулятор искажения II, III порядка <-60dB
  7. Глубина амплит. модуляции, типич. 81%
  8. Неравномерность АЧХ в полосе видео +-1дБ (0.5-+4.0МГц); +1 — -2дБ (4.0 — — 4.8МГц)
  9. Отношение A1/V:12+-3dB/16+ — 3dB
  10. Отношение A2/V: 20+-3dB
  11. Точность установки частоты: +-50kHz
  12. Нестабильность частоты: <10 -5степени
  13. Частота звуковой поднесущей:53/75-861.75МГц.
  14. Плавная регулировка частоты сигнала несущей видео: +-2.25MHz max. с шагом 0.25MHz
  15. Напряжение сети: ~198:250V
  16. Потребляемая мощность:230V/50Hz/3VA
  17. Диапазон рабочих температур: -10C — +50C
  18. Габариты: 128x105x50.5мм
